Leitfaden zu Schnellwechslern für Minibagger – Auswahl, Montage und sicherer Betrieb

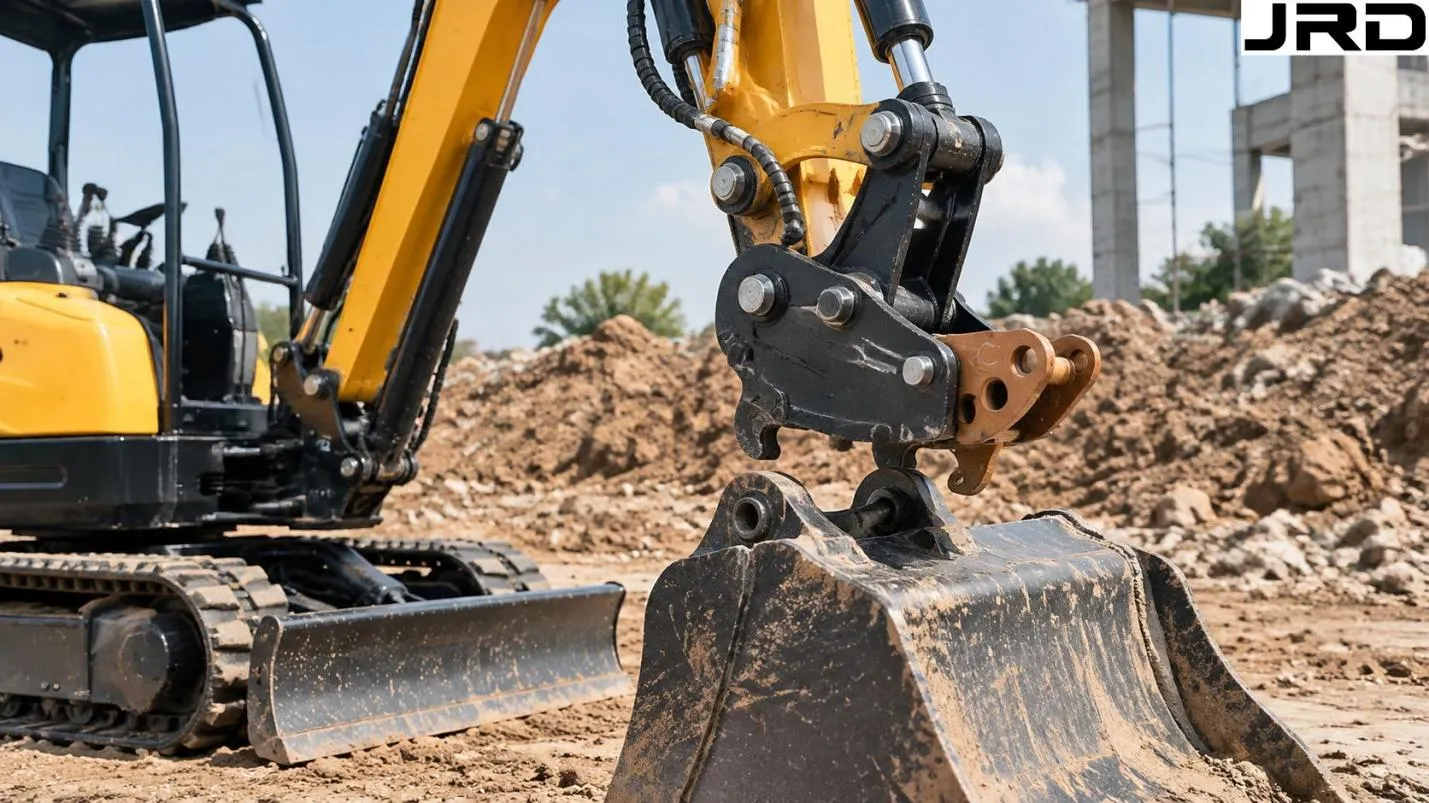

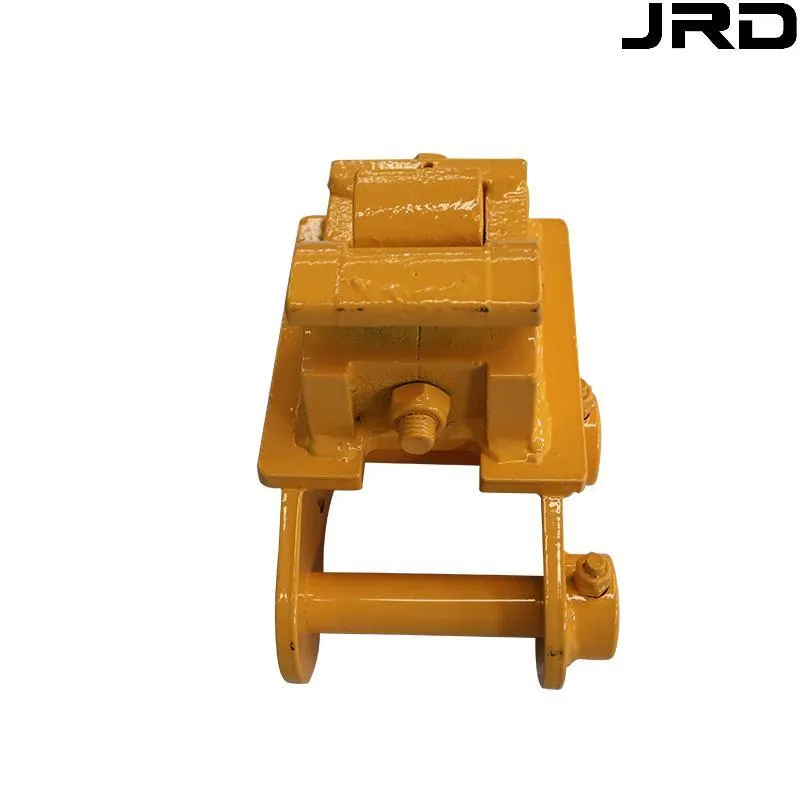

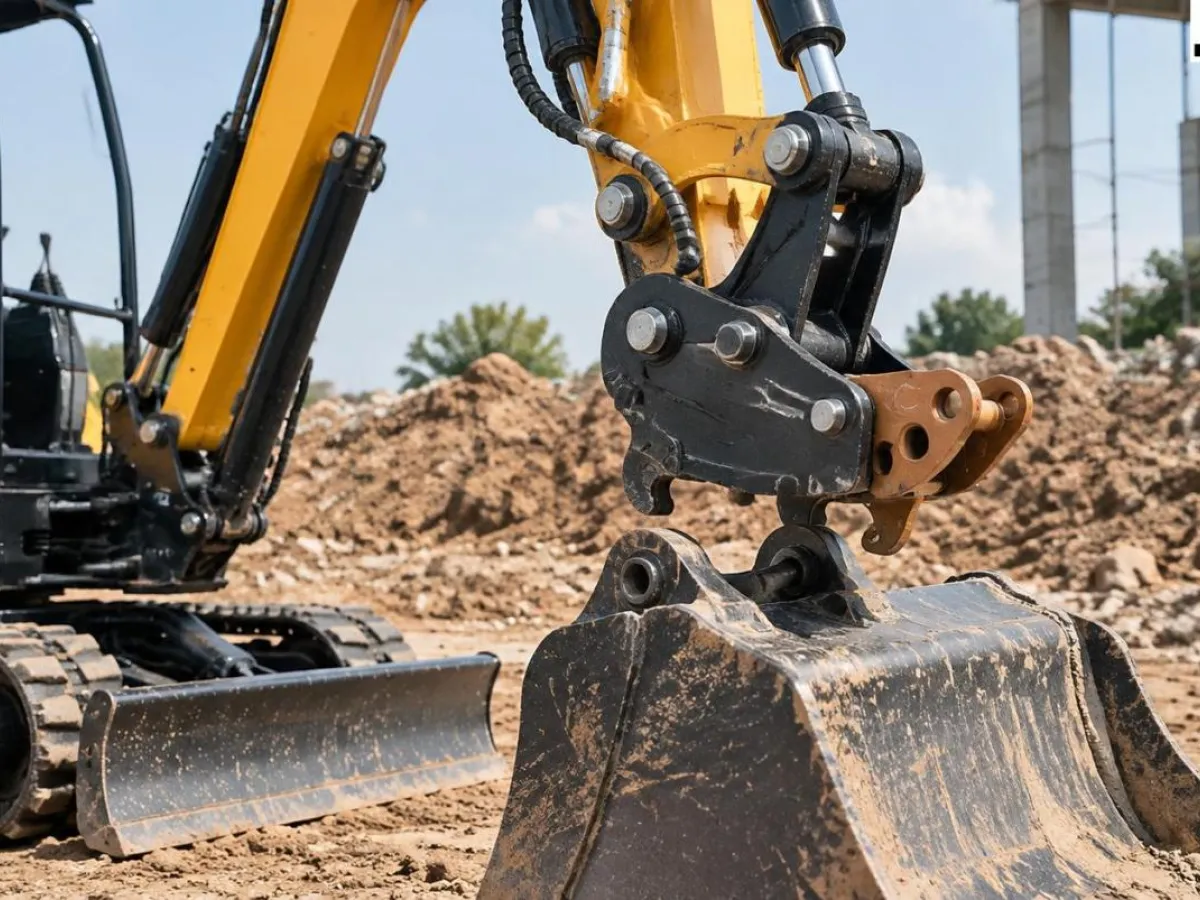

Ein Schnellwechsler (auch als Schnellkupplung oder Rapid Coupler bezeichnet) ist ein Rahmen, der zwischen dem Baggerarm und dem Anbaugerät montiert wird und es dem Fahrer ermöglicht, Schaufeln, Greifer und andere Werkzeuge zu wechseln, ohne die Bolzen manuell mit Hammer und Durchschlag entfernen zu müssen. Bei einer Maschine, die für verschiedene Aufgaben eingesetzt wird – Graben, Planieren, Verlegen von Rohren, Abbrucharbeiten –, verkürzt eine Schnellkupplung die Zeit für den Anbaugerätwechsel von 20–30 Minuten auf unter 5 Minuten und ermöglicht es dem Fahrer, bei den meisten Wechseln in der Kabine zu bleiben.

Dieser Produktivitätsvorteil ist jedoch an bestimmte Voraussetzungen geknüpft: Der Kuppler muss zu den Bolzenabmessungen der Maschine passen, das Anbaugerät muss für den jeweiligen Kupplertyp ausgelegt sein, und bestimmte Sicherheitssysteme müssen vorhanden und betriebsbereit sein, bevor die Maschine in Betrieb genommen wird. Dieser Leitfaden behandelt all diese Anforderungen.

Mechanische vs. hydraulische Schnellwechsler

Mechanische Schnellwechsler: Der Fahrer verlässt die Kabine, löst die Sicherheitsverriegelung des Anbaugeräts manuell, koppelt das neue Anbaugerät an oder ab und verriegelt die Verriegelung wieder. Vor der Wiederaufnahme des Betriebs muss manuell überprüft werden, ob die Verriegelung einrastet. Wechselzeit: 3–8 Minuten, je nach Verriegelungstyp. Kein zusätzlicher Hydraulikkreis erforderlich.

Hydraulische Schnellwechsler: Der Fahrer betätigt ein Bedienelement in der Kabine (in der Regel einen speziellen Schalter oder ein Fußpedal), um die Backen des Schnellwechslers hydraulisch zu lösen und einzurasten. Der Fahrer verlässt die Kabine für den Wechsel selbst nicht, muss jedoch vor der Wiederaufnahme der Arbeit einen Rundgang machen, um die Verriegelung visuell zu überprüfen. Zur Betätigung des Kupplungsmechanismus ist ein Zusatzhydraulikkreis erforderlich. Wechselzeit: 1–3 Minuten einschließlich Sichtprüfung.

Anpassung der Bolzengröße – die entscheidende Spezifikation

Ein Schnellwechsler, der zur Maschine, aber nicht zu den Anbaugeräten passt – oder umgekehrt –, ist unbrauchbar. Die folgenden Maße müssen übereinstimmen:

Bolzendurchmesser: der Durchmesser des Schaufel-/Anbaugerätebolzens, in den die Kupplungsbacke eingreift. Gängige Größen im Bereich der Kompaktbagger: 30 mm, 35 mm, 40 mm, 45 mm, 50 mm

Bolzen-Mitte-zu-Mitte-Abstand (C-C): Der Abstand zwischen den beiden Bolzenlöchern im Anbaugerät. Dies ist das entscheidende Maß – bereits eine Abweichung von 5 mm verhindert ein vollständiges Einrasten

Backenbreite: Die Breite der Kupplungsbacken muss der Breite des Anbaustücks entsprechen – typischerweise ist dies der Abstand zwischen den beiden Seitenplatten der Schaufel

Wenn Sie einen Schnellwechsler für eine vorhandene Maschine bestellen, messen Sie den Bolzendurchmesser am Ende des Auslegers der Maschine und den C-C-Abstand der vorhandenen Schaufel. Wenn Sie Anbaugeräte bestellen, die mit einem vorhandenen Schnellwechsler verwendet werden sollen, geben Sie dem Lieferanten des Anbaugeräts den Bolzendurchmesser und die C-C-Spezifikation des Schnellwechslers an.

Im Bereich der Kompaktbagger gelten folgende gängige Bolzenspezifikationen nach Baureihe:

Serien 06 und 10: 30–35 mm Bolzendurchmesser, üblicherweise 90–110 mm C-C

Serien 12 und 13: Bolzendurchmesser 35–40 mm, übliche C-C-Maße 110–135 mm

Serien 15 und 17: Bolzendurchmesser 40–45 mm, üblicher C-C-Abstand 135–165 mm

Serien 18, 22 und 25: Stiftdurchmesser 45–50 mm, typischer Achsabstand (C-C) 160–200 mm

Dies sind typische Bereiche – bitte überprüfen Sie vor der Bestellung die tatsächlichen Abmessungen anhand des Maschinen-Datenblatts.

Tragfähigkeit – Abstimmung der Kupplungskapazität auf den Einsatzzweck

Jeder Schnellwechsler verfügt über eine Nennlast – die maximale Schaufelausbrechkraft, für deren Übertragung er ausgelegt ist. Diese Nennlast muss mindestens der maximalen Schaufelausbrechkraft der Maschine entsprechen oder diese übersteigen. Ein Schnellwechsler, dessen Nennlast unter der Ausbrechkraft der Maschine liegt, wird letztendlich am Eingriffspunkt der Backen versagen.

Ein zweiter zu prüfender Wert ist die Kippkraft – die maximale Hubkraft, für die der Schnellwechsler ausgelegt ist. Dies ist wichtig, wenn die Maschine zum Absenken von Rohren oder zum Heben von Material eingesetzt wird. Die Kippkraftwerte von Schnellwechslern liegen in der Regel 2–3 Mal unter der statischen Tragfähigkeit des Schnellwechslers, da dieser während des Schwenkens und Fahrens auch dynamische Belastungen aufnehmen muss.

Maximale Schaufelausbrechkraft der Maschine (aus dem Datenblatt)

Maximale Hubkraft der Maschine beim vorgesehenen Arbeitsradius

Gewicht des schwersten Anbaugeräts, das Sie mit dem Kuppler einsetzen möchten

Sicherheitsverriegelung – die unverzichtbare Anforderung

Der schwerwiegendste Unfalltyp im Zusammenhang mit Schnellwechslern ist das unbeabsichtigte Lösen des Anbaugeräts – eine Schaufel oder ein Anbaugerät, das während des Betriebs der Maschine, typischerweise während eines Schwenk- oder Hubvorgangs, vom Schnellwechsler fällt. Diese Art von Vorfall hat weltweit zu Todesfällen auf Baustellen geführt.

Die Ursachen sind fast immer auf eines von zwei Versagen zurückzuführen: Der Bediener hat die Kupplungsverriegelung nicht vollständig eingerastet, oder die Verriegelung hat aufgrund von Verschleiß oder Beschädigung versagt. Zur Vorbeugung ist Folgendes erforderlich:

Doppelte Sicherung: Ein ordnungsgemäß spezifizierter Schnellwechsler verfügt über zwei unabhängige Sicherungsmechanismen – eine primäre Klemmbacke und eine sekundäre Sicherheitsverriegelung. Fällt einer der beiden Mechanismen aus, bleibt das Anbaugerät dennoch gesichert. Schnellwechsler mit nur einer Sicherung sind an keiner Baustelle zulässig, an der sich Arbeiter innerhalb des Schwenkradius der Maschine aufhalten.

Sicherheitsprüfung vor dem Einsatz: Nach jedem Anschließen der Kupplung muss der Bediener die Kabine verlassen und durch Sichtprüfung sicherstellen, dass beide Sicherungsmechanismen vollständig eingerastet sind, bevor er den Betrieb wieder aufnimmt. Es gibt keine Ausnahmen. Bei hydraulischen Kupplungen dient die Kontrollleuchte in der Kabine (sofern vorhanden) als sekundäre Bestätigung – die Sichtprüfung rund um die Maschine ist die primäre.

Regelmäßige Wartung: Überprüfen Sie die Backenflächen der Kupplung alle 50 Betriebsstunden auf Verschleiß. Verschlissene Backen lassen die Anbaustifte in der Kupplung wandern, was mit der Zeit den Backenspalt vergrößert und die Haltesicherheit verringert. Ersetzen Sie Verschleißteile, wenn das Backenspiel die vom Hersteller angegebenen Werte überschreitet.

Sperrzonen: Unabhängig vom Zustand der Kupplung darf sich kein Personal im Arbeitsradius der Maschine aufhalten, wenn Anbaugeräte gewechselt werden oder wenn die Kupplung gerade wieder angeschlossen wurde und noch nicht durch eine Rundgangskontrolle überprüft wurde.

Auswirkungen auf die Maschinenleistung

Ein Schnellwechsler erhöht das Gewicht am Anbaugerät-Ende des Auslegers – typischerweise um 20–60 kg, je nach Klasse. Dies wirkt sich in zweierlei Hinsicht auf die Maschine aus:

Reduzierte Netto-Ausbrechkraft: Das Gewicht der Schnellwechseleinrichtung erhöht die Belastung der Auslegerzylinder bei gleichem Grabradius, wodurch die an der Schaufelspitze verfügbare Ausbrechkraft geringfügig sinkt. Bei Kompaktbaggern beträgt dieser Effekt in der Regel 3–8 % – ein Wert, der für die meisten Anwendungen vernachlässigbar ist.

Erhöhter Abstand zwischen Bolzen und Schneidkante: Der Schnellwechsler vergrößert den Abstand zwischen dem Auslegerbolzen und der Schneidkante der Schaufel um 50–100 mm. Dies verringert die maximale Reichweite bis zur Schaufelspitze um denselben Betrag und vergrößert den effektiven Hebelarm geringfügig – die Schaufel scheint bei gleicher Grabkraft einer höheren Belastung ausgesetzt zu sein. Bei Präzisionsarbeiten, die eine exakte Reichweitenmessung erfordern, sollte dies bei der Baustellenplanung berücksichtigt werden.

Im praktischen Einsatz bei den meisten Aufgaben mit Minibaggern sind diese Auswirkungen gering. Der Produktivitätsgewinn durch schnellen Werkzeugwechsel überwiegt die geringfügige Leistungsminderung bei allen Anwendungen außer denjenigen, die höchste Kraftanforderungen stellen, bei weitem.

Pflege und Wartung der Kupplung

Alle 50 Betriebsstunden schmieren: Tragen Sie Schmierfett auf alle Drehpunkte der Backen und den sekundären Verriegelungsmechanismus auf. Ein trockener Kuppler klemmt und lässt sich nicht vollständig einrasten

Prüfen Sie die Backenflächen alle 250 Betriebsstunden: Messen Sie das Spiel der Backen im Verhältnis zum Bolzendurchmesser des am häufigsten verwendeten Anbaugeräts. Wenn das Spiel 3–4 mm überschreitet, sollten die Backenflächen ausgetauscht werden

Alle Schrauben prüfen: Die Befestigungsschrauben zwischen Kupplung und Arm sollten bei jeder 50-Stunden-Wartung auf das richtige Anzugsmoment überprüft werden. Durch Vibrationen lösen sich Befestigungselemente an dieser Stelle schneller als an den meisten anderen Maschinenkomponenten

Überprüfen Sie die Feder der Sicherheitsverriegelung: Bei mechanischen Kupplungen ist die Sekundärverriegelung federbelastet. Wenn die Feder an Spannung verliert, rastet die Verriegelung nicht vollständig ein. Stellen Sie sicher, dass sie nach jedem Zyklus zuverlässig in die Verriegelungsposition zurückkehrt

Fazit

Ein Schnellwechsler ist die entscheidende Komponente, um einen Minibagger als Maschine mit wechselnden Anbaugeräten zu betreiben. Die Entscheidungen hinsichtlich der Spezifikationen – mechanisch oder hydraulisch, Bolzengröße, Tragfähigkeit und doppeltes Sicherheitsverriegelungssystem – bestimmen, ob der Schnellwechsler über seine gesamte Lebensdauer hinweg zuverlässig funktioniert.

Die Sicherheitsanforderungen sind nicht optional. Doppelte Verriegelung, Sichtprüfungen nach dem Anschließen und regelmäßige Überprüfung des Verschleißes der Backen sind die Maßnahmen, die genau jene Art von Unfällen verhindern, mit denen Schnellwechsler am häufigsten in Verbindung gebracht werden. Diese Maßnahmen nehmen pro Anbaugerätwechsel zwei Minuten in Anspruch und sind jedes Mal von entscheidender Bedeutung.
