Die richtige Höhe einstellen – Planieren und Glätten mit einem Minibagger
Die meisten Maschinenführer lernen zuerst das Graben und erst danach das Planieren, und diese Reihenfolge führt zu einer Qualifikationslücke. Graben ist intuitiv – Material aufbrechen, Schaufel anheben, schwingen, auskippen. Das Feinplanieren ist das Gegenteil von intuitiv. Es erfordert flache, kontrollierte Planiergänge, ständiges Abgleichen an Höhenpfählen oder Lasernivelliergeräten sowie eine Disziplin beim Anheben der Schaufel, die dem Grabeinstinkt zuwiderläuft. An einer Baustelle, an der die fertige Oberfläche entscheidend ist – eine Rasenfläche, der Unterbau einer Einfahrt, ein Baugrund – verursacht eine schlecht ausgeführte Planierarbeit mit einem Minibagger mehr Arbeit, als sie einspart.
Richtig ausgeführt planiert ein Kompaktbagger schneller als das Handaufharken, arbeitet auf weichem oder unebenem Boden gleichmäßiger als ein Kompaktlader und gelangt an Stellen, die für eine Planiermaschine unzugänglich sind. Dieser Artikel behandelt die Technik, die Schaufelauswahl und die Möglichkeiten der Maschinenkonfiguration, die den Unterschied zwischen einem sauberen und einem groben Ergebnis ausmachen.
Die richtige Schaufel für Planierarbeiten
Eine Standard-Grabschaufel mit Zähnen ist das falsche Werkzeug für den Feinerabtrag. Die Zahnspitzen schneiden in die Oberfläche ein, anstatt darüber zu gleiten, und das gebogene Profil kann das Material nicht flach ausbreiten. Zwei Schaufeltypen eignen sich für Planierarbeiten:
Planierlöffel (Abtraglöffel): breiter als ein Grabungslöffel derselben Maschinenklasse, mit einer geraden, angeschraubten Schneide anstelle von Zähnen. Der flache Boden ermöglicht einen sauberen Abtrag. Bei Maschinen der Serien 15 oder 17 deckt ein Planierlöffel mit 600–700 mm Arbeitsbreite die nutzbare Fläche pro Durchgang ab, ohne den Ausleger zu überlasten.

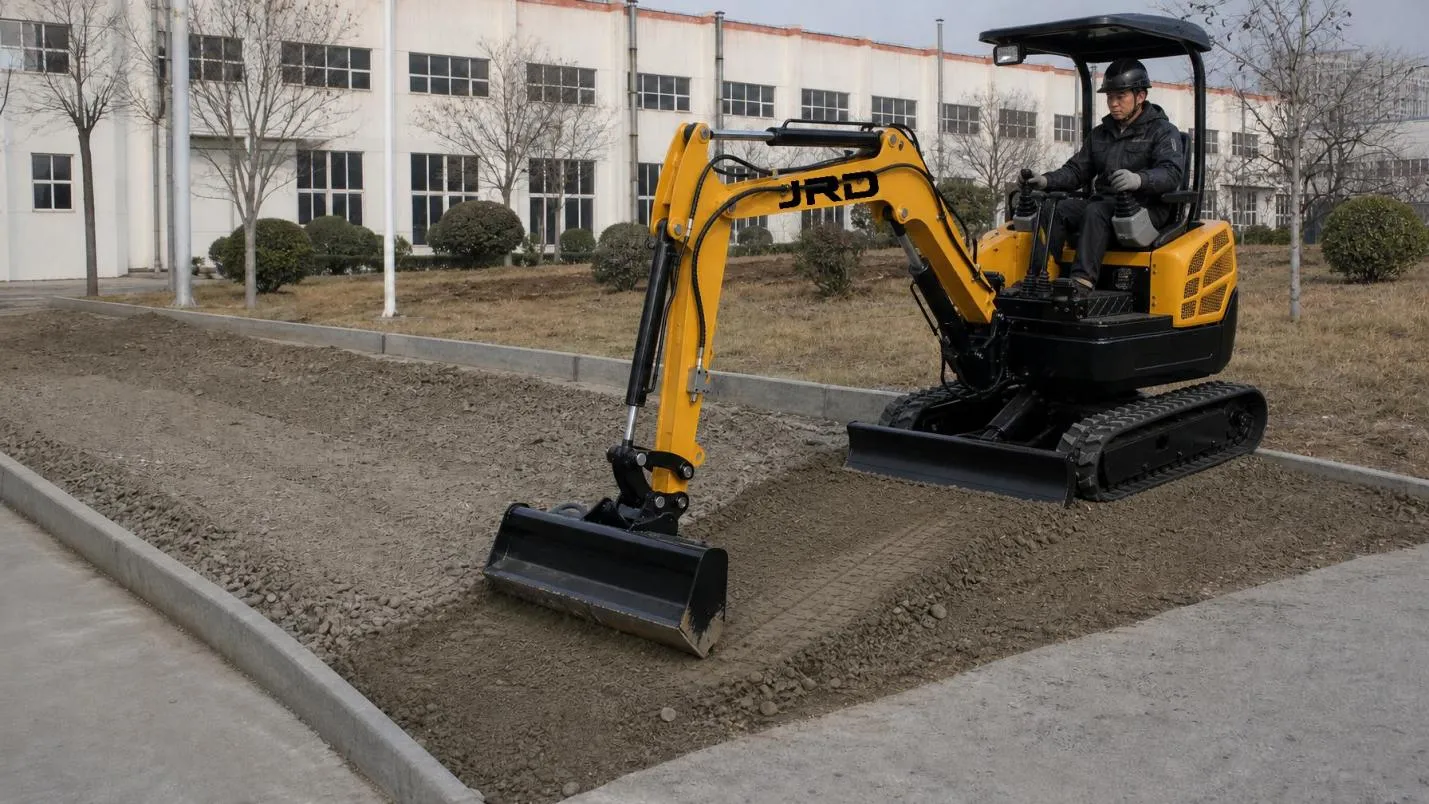

Kippschaufel: eine Planier-Schaufel, die auf einem hydraulischen Kippmechanismus montiert ist (typischerweise ±45 Grad nach links und rechts). Die Kippfunktion ermöglicht es dem Fahrer, Material in Querneigung abzulegen, ohne die Maschine neu ausrichten zu müssen – entscheidend für Entwässerungsgefälle auf Zufahrten, befestigten Flächen und rund um Baugrundstücke, wo die fertige Oberfläche ein gleichmäßiges Gefälle erfordert. Ein Kippschaufel erfordert einen Zusatzhydraulikkreis für die dritte Funktion.
Die Baureihe 17 mit Taifeng-Mehrwegeventil bewältigt den Betrieb der Kippschaufel reibungslos – der spezielle Zusatzanschluss sorgt für einen konstanten Durchfluss zum Kippzylinder, ohne den Hauptbaggerkreis zu unterversorgen. Bei Maschinen, die mit Zahnradpumpen anstelle von variablen Kolbenpumpen betrieben werden, kann es zu Druckabfall kommen, wenn gleichzeitig eine Schaufelneigung und eine Auslegerbewegung erforderlich sind.
Die Baustelle vor dem ersten Arbeitsgang einschätzen
Die Planierarbeiten beginnen damit, zu verstehen, welches Material sich wo befindet. Bevor die Schaufel den Boden berührt:
Ermitteln Sie Erhebungen und Vertiefungen – gehen Sie das Gelände ab, achten Sie auf Wasseransammlungen von früheren Regenfällen oder verwenden Sie eine Rotationslaser-Nivelliervorrichtung, um die vorhandenen Höhenverhältnisse zu erfassen
Berechnen Sie das Verhältnis von Abtrag und Aufschüttung – beim Planieren wird Material von hohen zu niedrigen Stellen transportiert; wenn auf der Baustelle ein Nettoabtrag vorliegt (mehr Material muss abgetragen als aufgeschüttet werden), muss ein Lkw bereitstehen. Bei einem Nettoaufschüttungsbedarf muss Material angeliefert oder aus einer Halde entnommen werden

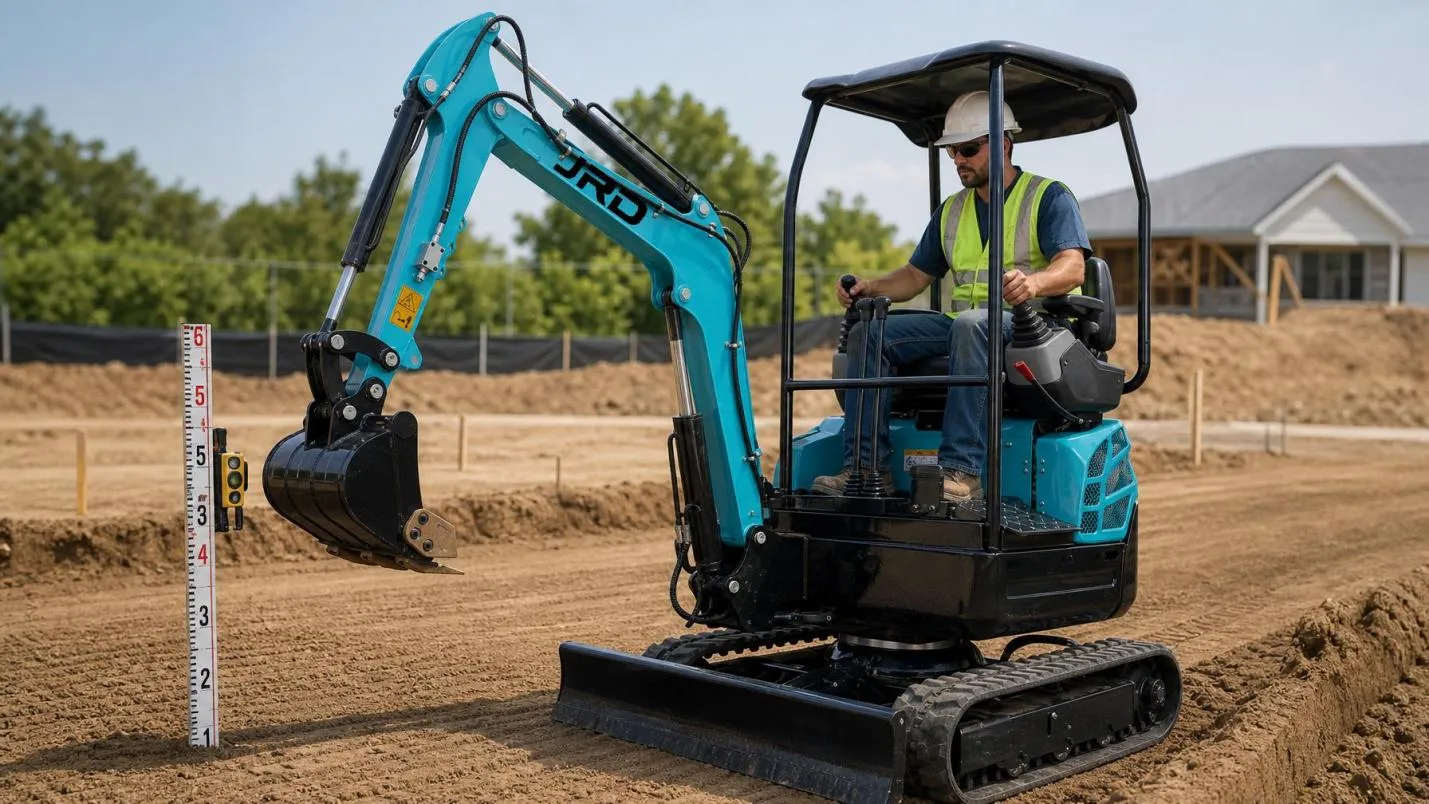

Lokalisieren Sie Höhenpfähle oder Laserreferenzpunkte – arbeiten Sie anhand eines Bezugssystems, nicht nach Augenschein. Ein am Löffel oder Ausleger montierter Laser-Höhenempfänger liefert dem Fahrer kontinuierlich Höhenangaben, ohne dass er die Kabine verlassen muss
Zustand des Untergrunds prüfen – Planierarbeiten auf weichem, nassem Boden verdichten die Oberfläche ungleichmäßig. Ist der Untergrund unzulässig weich, führt eine Stabilisierung oder das Abwarten trockener Bedingungen zu einem besseren Ergebnis als Planierarbeiten unter nassen Bedingungen
Bedientechnik – Der „Drag Pass“
Die grundlegende Planiertechnik mit einem Bagger ist der „Drag Pass“: Der Fahrer positioniert die Schaufel in einer festgelegten Höhe, zieht dann den Ausleger in Richtung der Maschine, wobei sich die Schaufel leicht über der Bodenoberfläche befindet, und lässt die Schneide das Material während der Bewegung umverteilen.
Wichtige technische Hinweise:
Die Auslegerhöhe vor der Armbewegung einstellen – den Ausleger so fixieren, dass die Schaufel auf der richtigen Neigungshöhe liegt, und dann nur den Arm bewegen. Der Versuch, die Neigung gleichzeitig mit Ausleger und Arm zu steuern, ist die häufigste Ursache für eine ungleichmäßige Oberfläche.
Kippwinkel — Halten Sie während des gesamten Durchgangs einen konstanten Kippwinkel der Schaufel ein; verändern Sie den Kippwinkel während des Schleppvorgangs nicht, da dies den Schneidkantenwinkel verändert und die Oberfläche beeinträchtigt
Überlappen Sie die Arbeitsgänge um 100–150 mm – dies verhindert Unebenheiten zwischen den Arbeitsgängen; die Überlappungszone gleicht Schwankungen in der Schnitttiefe aus
Arbeiten Sie mit der Maschine, nicht gegen sie – planieren Sie in Richtung der Reichweite der Maschine, nicht quer dazu; seitliches Planieren erfordert wiederholtes Neupositionieren und führt zu weniger gleichmäßigen Ergebnissen
Verwenden Sie beim Endausgleich kurze Arbeitsgänge – 1,5–2 m lange Ziehbewegungen ermöglichen eine bessere Kontrolle als lange Schwünge; bei längeren Arbeitsgängen geht die Referenz zur Schaufelhöhe auf halber Strecke verloren
Strategie zur Maschinenpositionierung
Positionieren Sie die Maschine so, dass die von einem einzigen Standpunkt aus abgedeckte Fläche maximiert wird. Beim ebenen Planieren steht der Minibagger an einem Ende des Arbeitsbereichs und planiert in seine Richtung, wobei er sich nach Fertigstellung jedes Streifens in Schritten von 1–1,5 m rückwärts bewegt. So bleibt die Maschine auf unplaniertem Boden und es wird vermieden, dass sie über die fertige Oberfläche fährt.
Die 16er-Serie mit Teleskopfahrwerk bietet bei Planierarbeiten einen besonderen Vorteil: Der Bediener kann die Ketten auf die Mindestbreite verengen, einen Streifen planieren, die Ketten zur Stabilisierung während der Neupositionierung der Maschine verbreitern und sie für den nächsten Streifen wieder verengen. Dies ist in beengten Bereichen nützlich, in denen eine breitere Maschine die fertiggestellten Kanten beschädigen würde.
Bei größeren Flächen sollten Sie in Abständen von 5 m Höhenmarkierungen setzen und jeweils einen Arbeitsbereich nach dem anderen bearbeiten. Halten Sie dabei pro Durchgang die Sichtverbindung zu mindestens zwei Markierungen aufrecht. Bei größeren Einsätzen macht ein Laser-Nivellierempfänger am Ausleger das Anhalten und Überprüfen der Markierungspfähle überflüssig – das Display in der Kabine zeigt kontinuierlich an, ob sich die Schaufel auf, über oder unter der Sollhöhe befindet.
Häufige Probleme beim Planieren und wie man sie vermeidet
Waschbrettartige Oberfläche: verursacht durch schwankende Armgeschwindigkeit während des Planierdurchgangs. Abhilfe: Halten Sie eine gleichbleibende Zuggeschwindigkeit des Arms ein; nutzen Sie die Motordrehzahleinstellung zur Regulierung des Hydraulikdurchflusses, anstatt sich allein auf die Joystick-Modulation zu verlassen.
Erhöhung in der Mitte zwischen den Durchgängen: verursacht durch unzureichende Überlappung. Abhilfe: Erhöhen Sie die Überlappung auf 150–200 mm und verkürzen Sie die Durchgangslänge, um die Höhenreferenz über den gesamten Durchgang hinweg aufrechtzuerhalten.
Tiefstellen am Anfang jedes Durchgangs: verursacht durch ein leichtes Absinken der Schaufel zu Beginn der Armbewegung. Abhilfe: Beginnen Sie den Durchgang mit vorgespanntem Arm (Arm leicht ausgefahren), sodass die ersten 200 mm des Zugwegs die Schaufelhöhe stabilisieren, anstatt das anfängliche Absinken auszugleichen.
Rillenbildung an Maschinenparkplätzen: Wenn die Maschine rückwärts zu einer neuen Position fährt, verfälschen die Raupenketten die Oberfläche hinter der Maschine. Planieren Sie die Raupenspuren mit einem abschließenden Nachgang ab, bevor Sie den Bereich als fertiggestellt erklären.
Maschinenklassen für Planierarbeiten
Für die Rasenvorbereitung und leichte Planierarbeiten im Oberboden: Maschinen der 12er- oder 13er-Serie eignen sich gut. Sie tragen eine 400–500 mm breite Planierschaufel, ohne den Arm zu überlasten, und sind leicht genug, um auf weichem Untergrund zu arbeiten, ohne Spurrillen zu hinterlassen.
Für den Unterbau von Zufahrten und die Vorbereitung von Baugrundstücken: Maschinen der Serien 15 bis 18 mit einer Planierlöffel von 600–700 mm. Diese Klassen bieten ein ausgewogenes Verhältnis zwischen Reichweite, Kraft und Betriebsgewicht für die meisten Planierarbeiten im privaten und leichten gewerblichen Bereich.
Für große befestigte Flächen oder den Unterbau von Straßen: Maschinen der 22er- und 25er-Serie mit Kippschaufel. In dieser Klasse nähern sich die Maschinen der Grenze zur Kompaktkategorie und bieten eine nützliche Arbeitsfläche pro Positionierung. Ein Lasersteuerungssystem an der Schaufel lohnt sich bei dieser Größenordnung bereits.
Fazit
Das Arbeiten mit einem Minibagger ist eine erlernbare Fertigkeit, die zu professionellen Ergebnissen führt, sobald der Bediener die Auswahl der Schaufel, die Ziehtechnik und die Positionsstrategie verstanden hat. Die Maschine, die effizient gräbt, kann denselben Baustellenbereich auch planieren – vorausgesetzt, die richtige Schaufel ist montiert und das richtige Referenzsystem eingerichtet.
Die entscheidenden Faktoren: eine auf die Maschinenklasse abgestimmte Planierlöffel mit gerader Kante oder ein Kippschaufel, ein Referenzsystem für die Planierung (Pfähle oder Laser) sowie eine Ziehtechnik, bei der die Auslegerhöhe konstant bleibt, während der Arm die Arbeit verrichtet. Wenn diese drei Faktoren stimmen, muss die fertige Oberfläche nicht mehr von Hand nachgekämmt werden.
