Minibagger für die Verlegung von Rohrleitungen und Kabeln – Präzision beim Grabenaushub, die sich auszahlt
Die Verlegung von Rohrleitungen und Kabeln gehört zu den Aufgaben, bei denen es am meisten auf die Einhaltung der Vorgaben ankommt, die ein Minibagger ausführt. Bei Aushubarbeiten fallen durch Maßabweichungen kaum Kosten an – entweder ist das Loch groß genug oder eben nicht. Bei der Verlegung von Rohren bedeutet jeder Zentimeter übermäßiger Grabenbreite zusätzliches Verfüllmaterial, das Sie kaufen, verdichten und prüfen lassen müssen. Bei der Verlegung von Kabelkanälen bedeutet jeder Zentimeter übermäßiger Tiefe zusätzliche Aushubzeit pro Meter Verlegung. Eine Maschine, die die Grabenabmessungen präzise kontrolliert, reduziert die Materialkosten und den Zeitaufwand pro Laufmeter.
Dieser Artikel behandelt die Auswahl der Schaufel, das Management der Grabengeometrie, die Vorbereitung des Untergrunds sowie die Entscheidungen bezüglich der Maschinenklasse, die Rohr- und Kabelgrabenarbeiten effizient machen.

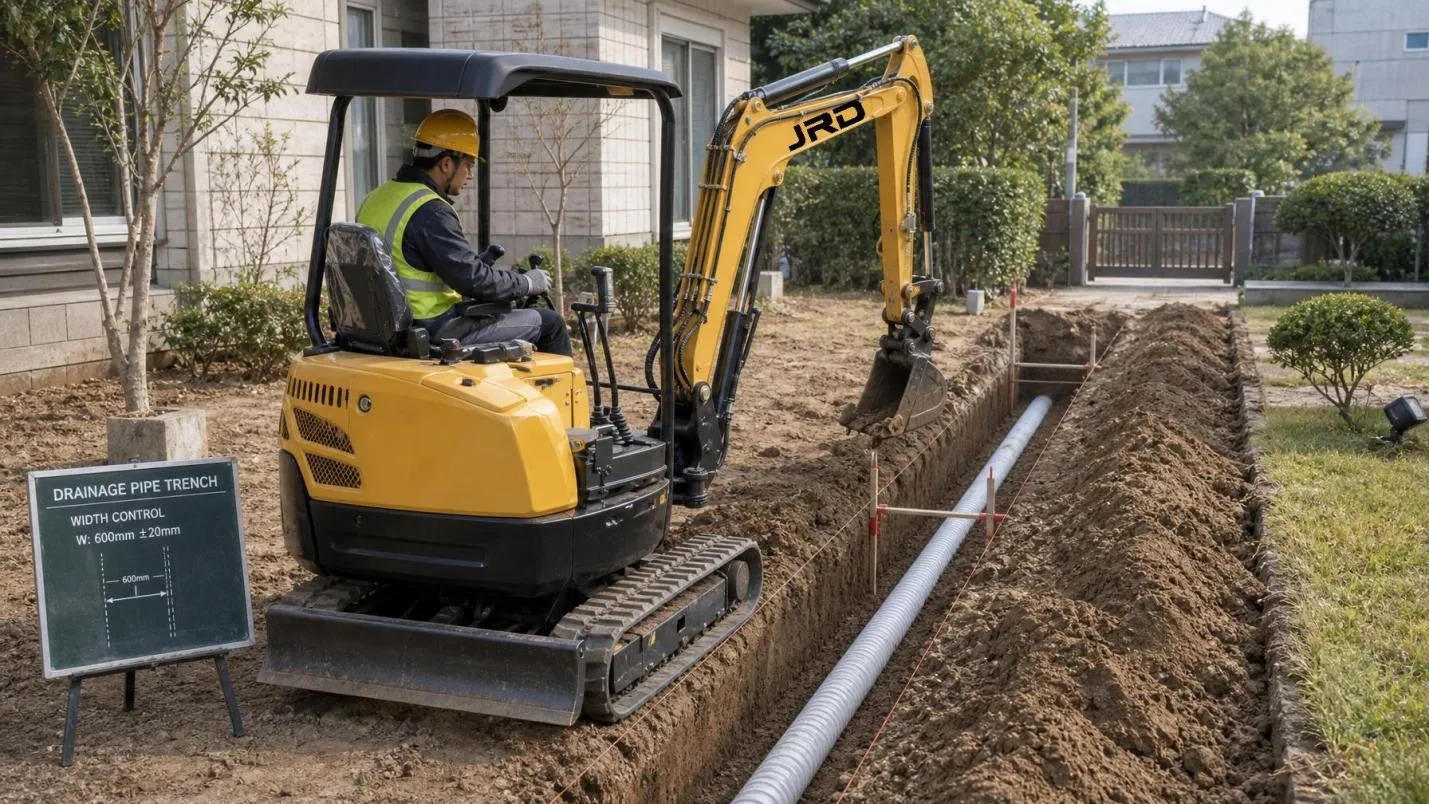

Schaufelbreite – die erste und wichtigste Entscheidung
Bei Rohr- und Kabelarbeiten sollte die Schaufelbreite den Grabenvorgaben entsprechen und nicht der Standardgröße der Maschinenklasse. Die meisten Maschinen werden mit einer Universal-Grabschaufel ausgeliefert, die breiter ist als der für Standardrohrdurchmesser erforderliche Mindestgraben. Der Einsatz einer 400-mm-Schaufel bei einem für ein 150-mm-Rohr vorgesehenen Graben verschwendet pro Laufmeter mehr als 200 mm an Breite.
Standardanforderungen an die Grabenbreite (Rohr-Außendurchmesser + Arbeitsfreiraum):
Rohr mit 100–150 mm Durchmesser: Mindestgrabenbreite in der Regel 300–350 mm – eine 300-mm-Schaufel ist richtig
Rohre mit 200–250 mm Durchmesser: Mindestgrabenbreite in der Regel 400–450 mm – eine 400-mm-Schaufel ist geeignet
Rohr mit 300–375 mm Durchmesser: Mindestgrabenbreite typischerweise 500–600 mm – eine 500-mm-Schaufel ist geeignet
Kabel und Leitungsrohre (Durchmesser 25–100 mm): Mindestgrabenbreite 200–250 mm – eine schmale Schaufel mit 200–250 mm ist die richtige Wahl und pro Laufmeter deutlich schneller als eine breitere Schaufel, die immer wieder nachgeschüttet werden muss
Die Maschinen der Serien 10 bis 17 decken mit der passenden Schaufelauswahl die gesamte Bandbreite an Rohrdurchmessern für den privaten und leichten gewerblichen Bereich ab. Die Maschinen der Serie 06 sind aufgrund ihrer Ausbrechkraft und begrenzten Grabtiefe auf Arbeiten mit schmalen Schaufeln beschränkt – Kabelkanäle, Bewässerungsleitungen und Entwässerungsrohre mit kleinem Durchmesser.
Steuerung der Grabtiefe
Die meisten Spezifikationen für die Verlegung von Versorgungsleitungen verlangen, dass der Grabenboden innerhalb von ±25 mm der geplanten Tiefe liegt. Eine Überschreitung dieser Toleranz in beide Richtungen hat Konsequenzen: Zu flach bedeutet, dass das Rohr oder Kabel unzureichend verdeckt ist; zu tief bedeutet eine Überaushub, der Aufschüttmaterial erfordert, um die geplante Sohlhöhe wiederherzustellen.
Stellen Sie die Schaufelneigung ein: Legen Sie einen einheitlichen Schaufelneigungswinkel fest, bei dem die Schneide in der mittleren Auslegerposition auf der Zieltiefe liegt. Behalten Sie diesen Winkel während des gesamten Arbeitsvorgangs bei
Verwenden Sie eine Tiefenmesslehre: Eine einfache Messstange, die auf die Plan-Tiefe eingestellt und alle 10–15 m der Grabenlänge überprüft wird, erkennt Abweichungen, bevor sie sich verstärken. Bei anspruchsvolleren Arbeiten wird ein Laser-Nivellierempfänger am Ausleger verwendet, um kontinuierlich Tiefeninformationen zu erhalten
Arbeiten Sie in gleichmäßigen Durchgängen: Das Graben in zwei Durchgängen (zunächst ein grober Aushub, dann das Nacharbeiten auf die vorgesehene Tiefe) führt zu gleichmäßigeren Grabenböden als tiefe Einschnitte in einem einzigen Durchgang
Vermeiden Sie ein zu tiefes Ausheben an Übergängen: An Kurven, T-Stücken und Ein- und Ausstiegspunkten führt der Instinkt, mehr Platz zu schaffen, zu einer zu großen Aushebungstiefe, die Nachbesserungen erfordert. Markieren Sie diese Punkte auf dem Boden und verringern Sie die Grabgeschwindigkeit an diesen Stellen
Kontrolle der Grabenwände
Der Zustand der Grabenwände wirkt sich sowohl auf die Verfüllkosten als auch auf die Rohrsicherheit aus. In kohäsiven Böden (Lehm, fester Schluff) lassen sich senkrechte Wände erzielen. In körnigen Böden (Sand, Kies) müssen die Wände in der Tiefe abgeschrägt oder abgestützt werden.
Bei Rohrleitungsarbeiten in Wohngebieten bleiben die meisten Gräben innerhalb einer Tiefe von 1,2 m – der Schwelle, unterhalb derer in den meisten Märkten eine formelle Verbauung erforderlich ist. Für Arbeiten bis zu dieser Tiefe in stabilem Boden gilt:
Schneiden Sie die Wände in einem einzigen geraden Durchgang: Die Verwendung derselben vertikalen Schaufelposition für jede Seite des Grabens sorgt für parallele Wände. Wenn Sie die Schaufel bei jedem Durchgang schräg in den Graben einführen, entstehen konisch zulaufende Wände, die am Boden Breite verschwenden
Lassen Sie keine Arbeiter während des Maschinenbetriebs in den Graben: Selbst stabil aussehende Wände in einer Tiefe von 900–1.000 mm können ohne Vorwarnung einstürzen, wenn Vibrationen, Sättigung oder seitliche Belastungen einwirken
Lösen Sie loses Material von der Wandfläche ab: An der Wandfläche hängendes loses Material fällt während der Einbettungs- und Verlegearbeiten herunter und verunreinigt die Einbettungsschicht
Verlegebett für Rohrgräben – Den richtigen Untergrund schaffen
Der Zustand des Grabenbodens entscheidet darüber, ob das Rohr auf der richtigen Sohlhöhe liegt und ob es zu unterschiedlichen Setzungen kommt. Die meisten Spezifikationen für die Verlegung von Rohren verlangen eine körnige Bettungsschicht (typischerweise 100–150 mm Erbsenkies oder Sand), die vor dem Einbau des Rohrs aufgebracht und eingeebnet wird.
Ein Minibagger kann mit einer Planierlöffel mit flacher Kante eine gleichmäßige Unterbaufläche herstellen:
Entfernen Sie sämtliches grobes Material vom Grabenboden: Schon ein einzelner Stein, der größer als 50 mm ist und unter einem starren Rohr liegt, kann im Laufe der Zeit zu einem Punktlastversagen führen. Die flache Kante der Planierlöffel schiebt loses Material effizient beiseite
Verdichten Sie den Untergrund des Grabenbodens: Der Schaufelboden kann vor dem Einbringen der Bettung als leichter Stampfer auf dem Grabenboden verwendet werden – dies ist zwar kein Ersatz für die mechanische Verdichtung, verringert jedoch das Risiko von Setzungen nach der Verlegung in weichem Boden
Die Bettungsschicht nach dem Einbringen ebnen: Bettungsmaterial einfüllen, dann die Schaufel mit flachem Rand auf der richtigen Sohlhöhe durch den Graben zurückziehen, um die Bettung in einem einzigen Arbeitsgang zu verteilen und zu ebnen
Einbringen der Rohre in den Graben

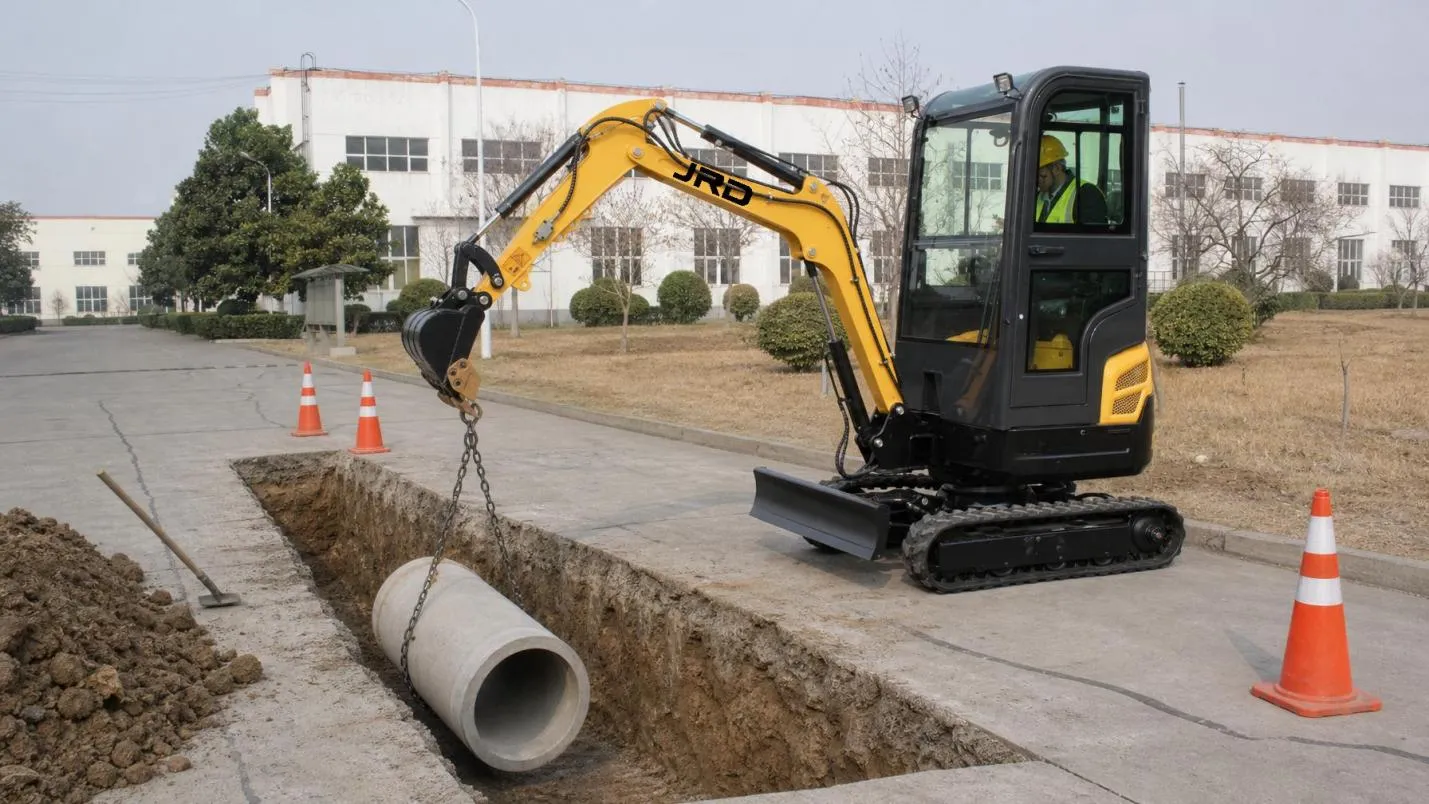

Ein Minibagger kann Rohrabschnitte nicht nur ausheben, sondern auch in den Graben absenken. Bei Rohren mit einem Durchmesser von bis zu 300 mm dienen eine Schlinge um den Rohrkörper und ein Haken oder ein Schaufelbolzen als Hebepunkt. Bei Abschnitten mit größerem Durchmesser ermöglicht ein spezieller Rohrheber oder ein Kopfbrettaufsatz eine bessere Kontrolle.
Ein hydraulischer Daumen ist beim Absenken von Rohren ein wesentlicher Vorteil – der Maschinenführer kann den Rohrkörper greifen und dessen Neigung während des Absenkens steuern, sodass der Stutzen mit der Muffe des zuvor verlegten Abschnitts ausgerichtet bleibt, ohne dass eine zweite Person im Graben erforderlich ist, um ihn zu führen. Bei längeren Rohrverlegungen reduziert dies den Personalbedarf um eine Person und hält die Arbeiter während des Maschinenbetriebs aus dem Graben fern.
Nähern Sie sich der Grabenkante langsam und mit dem Rohr in minimaler Höhe – schwingen Sie nicht mit einer Rohrlast, die auf volle Auslegerhöhe ausgefahren ist
Senken Sie das Rohr vor der seitlichen Positionierung auf 200–300 mm über das Bett ab – dies verringert den für die Ausrichtung erforderlichen Bewegungsbogen
Nicht fallen lassen: Senken Sie die Rohrabschnitte stoßfrei auf das Bett ab – ein heruntergefallener Betonrohrabschnitt kann reißen; ein heruntergefallener HDPE-Abschnitt kann sich verformen und unrund werden, was die Montage der Verbindung erschwert
Verfüllung und Verdichtung
Nach der Verlegung der Rohre bestimmt die Verfülltechnik die langfristige Stabilität des Grabens. Bei Straßenkreuzungen oder befestigten Flächen führt eine unzureichende Verdichtung zu Setzungen, die sich schließlich als Vertiefung über der Grabenlinie zeigen. Bei Gräben in Gärten und auf weichen Untergründen sind Setzungen weniger kritisch, beeinträchtigen jedoch dennoch das optische Ergebnis.
Ein Minibagger übernimmt die anfängliche Einbringung der Verfüllung, kann jedoch nicht die Verdichtungsdichte erreichen, die von den meisten Bauvorschriften gefordert wird. Ein Rüttelplattenaufsatz am Zusatzhydraulikkreis sorgt für die mechanische Verdichtung im Graben in Schichten – typischerweise 200–300 mm unverdichtete Schichtdicke pro Durchgang. Alternativ verdichtet ein handgeführter Rüttler neben der Maschine jede Schicht, bevor die nächste aufgebracht wird.
Bei Kabel- und Leitungsgräben in landschaftlich gestalteten Bereichen kann die Maschine die Verfüllung in einem einzigen Arbeitsgang vornehmen, da eine Verdichtung auf bauliche Dichte nicht erforderlich ist – das Ziel besteht darin, die Oberfläche wieder nahezu auf das ursprüngliche Niveau zu bringen, ohne Hohlräume, die im Laufe der Zeit zu Senkungen führen würden.
Maschinenklassen für Rohr- und Kabelarbeiten
Für Kabelkanal- und Bewässerungsleitungsarbeiten im Wohnbereich: Maschinen der Serien 06 bis 12 mit schmalen Schaufeln von 200–300 mm. Diese Maschinen halten die Bodenbeeinträchtigung auf ein Minimum und arbeiten schnell bei leichten, flachen Gräben.
Für Entwässerungs- und Regenwasserrohre (100–300 mm Durchmesser) im Wohn- und leichten Gewerbebereich: Maschinen der Baureihen 12 bis 17 mit Schaufeln von 300–400 mm. Diese Maschinenklassen verbinden eine angemessene Grabtiefe (1,8–2,3 m) mit einer Schaufelkraft, die für kompakten Untergrund in der Tiefe ausreicht.
Für unter Druck stehende Wasser- und Gashauptleitungen in größerer Tiefe: Maschinen der Serien 17 bis 22, bei denen die erforderlichen Grabtiefen 2,5 m überschreiten und die Bodenverhältnisse Gestein oder verdichtete Aufschüttungen umfassen können. In diesen Tiefen ermöglicht eine variable Kolbenpumpe – wie bei der 17er-Serie – eine bessere Steuerung der Schaufelgeschwindigkeit und -kraft, wenn die Tiefe zunimmt und die Auslegergeometrie den Hydraulikkreislauf stärker belastet.
Fazit
Die Verlegung von Rohrleitungen und Kabeln ist der Anwendungsbereich, in dem die Wahl der Schaufelbreite und die Einhaltung der Grabtiefe den direktesten Einfluss auf die Baukosten haben. Jeder Millimeter übermäßiger Breite ist Füllmaterial; jeder Zentimeter Tiefenabweichung bedeutet entweder Nachbesserungskosten oder die Nichteinhaltung der Spezifikationen. Der Minibagger, der korrekt auf den Rohrdurchmesser eingestellt ist – richtige Schaufel, richtige Tiefenreferenz und Flachkantschaufel für die Einbettung –, verlegt Rohrleitungen schneller als manuelle Methoden und innerhalb der von der Spezifikation geforderten Maßtoleranzen.
Passen Sie die Maschinenklasse an den Rohrdurchmesserbereich an, legen Sie die Schaufelbreite entsprechend den Anforderungen an den Graben fest und verwenden Sie einen hydraulischen Greifer, wenn das Absenken der Rohre zum Arbeitsumfang gehört. Diese drei Entscheidungen bestimmen maßgeblich die Produktivität bei Rohrleitungsarbeiten.
