Auswahl zwischen mechanischer und Pilotsteuerung — Was der Joystick tatsächlich verändert
Neue Bediener bemerken den Unterschied sofort; erfahrene Bediener können ihn normalerweise innerhalb des ersten Schaufelzyklus spüren. Die Pilotsteuerung eines Mini-Baggers ändert nicht nur das Gewicht des Joysticks – sie ändert, was der Joystick tatsächlich im Hydraulikkreislauf tut, und dieser mechanische Unterschied hat nachgelagerte Auswirkungen auf Präzision, Ermüdung und Anbaugerätekompatibilität, die sich über eine Schicht, eine Woche und die Lebensdauer einer Maschine summieren. Zu verstehen, was die beiden Steuerungsarchitekturen trennt, ist praktisches Wissen für jeden, der Kompaktbagger für den professionellen Einsatz spezifiziert.
Die obige Überschrift bezieht sich auf Systeme, die um die Pilotsteuerung als Standard oder Option herum aufgebaut sind. Alle sind leistungsfähige Steuerungssysteme für ihren jeweiligen Konstruktionszweck, aber sie bedienen unterschiedliche Arbeitsprofile, und die Wahl der falschen Architektur für die Hauptanwendung ist ein Spezifikationsfehler, der sich in der Ausgabequalität des Bedieners und den Ermüdungsdaten am Ende des Tages zeigt.

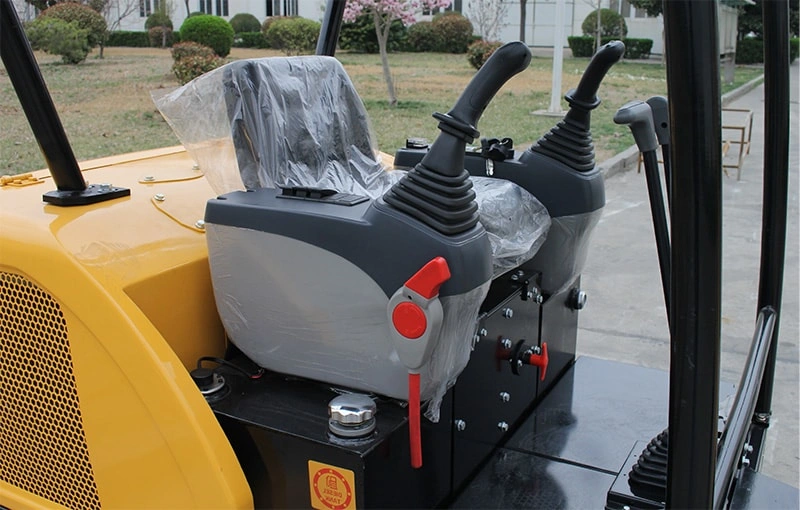

Mini-Bagger der 18er-Serie — Detail des hydraulischen Pilot-Joystickgriffs
Was die mechanische Steuerung tatsächlich im Ventil bewirkt
Bei einem mechanischen Joysticksystem bewegt das Verschieben des Joysticks physikalisch ein Seil oder eine Schubstange, die direkt mit dem Steuerkolben im Mehrwege-Steuerventil verbunden ist. Der Steuerkolben bewegt sich proportional zur Joystick-Auslenkung und öffnet oder schließt den Ölweg zu jedem Zylinder oder Motor. Die Handkraft des Bedieners ist die Kraft, die den Steuerkolben bewegt – was bedeutet, dass der Joystick sowohl das Eingabegerät als auch der Aktuator ist.
Dies hat Konsequenzen. Der Joystick an einem mechanischen Steuerungssystem hat ein begrenztes Hebelverhältnis – der Weg, den der Steuerkolben zurücklegen kann, bestimmt die maximale Ventilöffnung, und das Gefühl des Joysticks ändert sich mit der Öltemperatur, dem Zustand des Steuerkolbens und der Last des zu steuernden Kreislaufs. Bei Kälte, wenn das Hydrauliköl dickflüssig ist, widersteht der Ventilsteuerkolben der Bewegung mehr als bei Betriebstemperatur, und der Joystick fühlt sich schwerer an. Bei hohen Lasten – z. B. beim Drücken gegen harten Ton – kann der Gegendruck im Zylinderkreislauf durch den Ventilsteuerkolben zurück in den Joystick drücken und eine Widerstandskraft erzeugen, gegen die der Bediener arbeiten muss.
Für einfache Einzelfunktions-Baggerarbeiten auf kompakten Baustellen ist dies völlig beherrschbar. Die mechanischen Steuerungssysteme der 06er- und 10er-Serie sind für ihre Maschinenklasse und ihren Hauptverwendungszweck angemessen. Das Problem ist, dass die mechanische Steuerung die Feinheit der Steuerung einschränkt – da die Hand des Bedieners der Servomechanismus ist, wird die minimale Ventilöffnung dadurch begrenzt, wie ruhig eine Hand eine Position halten kann, während gleichzeitig andere Maschinenfunktionen gesteuert werden.
Was die Pilotsteuerung ändert – und warum der Unterschied sofort spürbar ist
Bei einem Mini-Bagger-Pilotsteuerungssystem bewegt der Joystick den Hauptventilsteuerkolben nicht direkt. Stattdessen steuert er ein kleines Pilotventil, das ein niedriges hydraulisches Drucksignal – typischerweise 25 bis 40 bar – an das Hauptsteuerventil sendet. Der Hauptventilsteuerkolben bewegt sich als Reaktion auf dieses Pilotsignal, wobei der hydraulische Druck die Arbeit der Steuerkolbenbetätigung übernimmt, nicht die Hand des Bedieners.
Die Folge ist, dass der Joystick fast keine physische Kraft zum Bedienen benötigt. Der Bediener moduliert ein Pilotdrucksignal, anstatt einen mechanischen Gestänge zu drücken, was bedeutet, dass das Steuergefühl unabhängig von der Hauptkreislauflast, der Öltemperatur oder der Maschinenneigung konstant ist. Der 13K Pro mit hydraulischem Pilot-Joystick liefert diese Eigenschaft: Feine Planierbewegungen, die bei einer mechanisch gesteuerten Maschine zu Unterarmermüdung führen würden, werden über längere Zeiträume mit Fingerspitzendruck ausführbar.
Die Linearität des Ansprechens ist bei Pilotsteuerungssystemen ebenfalls verbessert. Mechanische Gestänge haben Totzonen – die anfängliche Joystickbewegung, bei der der Steuerkolben noch nicht weit genug geöffnet hat, um eine sichtbare Maschinenbewegung zu erzeugen. Bei einem Pilotsystem baut sich das Pilotsignal proportional ab dem ersten Millimeter des Joystickwegs auf, was bedeutet, dass die Maschine früher und vorhersehbarer auf kleine Eingaben reagiert. Dies ist die Eigenschaft, die pilottesteurte Maschinen merklich besser macht bei Feinarbeiten, präziser Anbaugerätepositionierung und allen Aufgaben, bei denen der Bediener versucht, eine Zielposition zu erreichen, anstatt nur Material zu bewegen.
Zweiseitige Pilotsteuerung – die Konfiguration, die die Anbaugerätekompatibilität verändert
Einige Maschinen der Baureihe – insbesondere der 13K Pro und 18K Pro – sind mit zweiseitiger Pilotsteuerung erhältlich. Diese Konfiguration platziert Pilotsteuerungsfunktionen an beiden Joystickgriffen (rechts und links) und macht typischerweise die Pedale für zusätzliche Funktionen wie seitlichen Ausleger (falls vorhanden) oder die Hilfsdurchflusssteuerung für Anbaugeräte frei.
Die zweiseitige Pilotsteuerung ist am wichtigsten für Bediener, die hydraulische Anbaugeräte neben Standardbaggerfunktionen betreiben. Wenn der rechte Pilot-Joystick Ausleger und Löffel steuert und der linke Pilot-Joystick Stiel und Schwenkwerk steuert, kann die Steuerung des Hilfsanbaugeräts einem Daumentaster oder einer sekundären Achse an einem der Joysticks zugewiesen werden, anstatt eine separate Fußpedaleingabe zu erfordern. Dies bedeutet, dass der Bediener gleichzeitig alle primären Maschinenfunktionen und das hydraulische Anbaugerät steuern kann, ohne eine Hand vom Joystick zu nehmen – eine ergonomische Verbesserung, die direkt die Geschwindigkeit und Präzision von arbeitszyklen mit Anbaugeräten erhöht.
Der praktische Fall, bei dem die zweiseitige Pilotsteuerung am wertvollsten ist: Hydraulikdau fingerbetrieb für Abbrucharbeiten (Greifen und Sortieren). Der Bediener steuert gleichzeitig die Auslegerposition, den Stieldruck und die Öffnung/Schließung des Hydraulikdaumens. Bei mechanischer Steuerung erfordert die Daumensteuerung einen separaten Hebel oder eine Fußb eingabe. Bei zweiseitiger Pilotsteuerung ist es ein Daumentaster am Joystickgriff – eine Hand, alle drei Funktionen, keine Änderung der Körperhaltung.

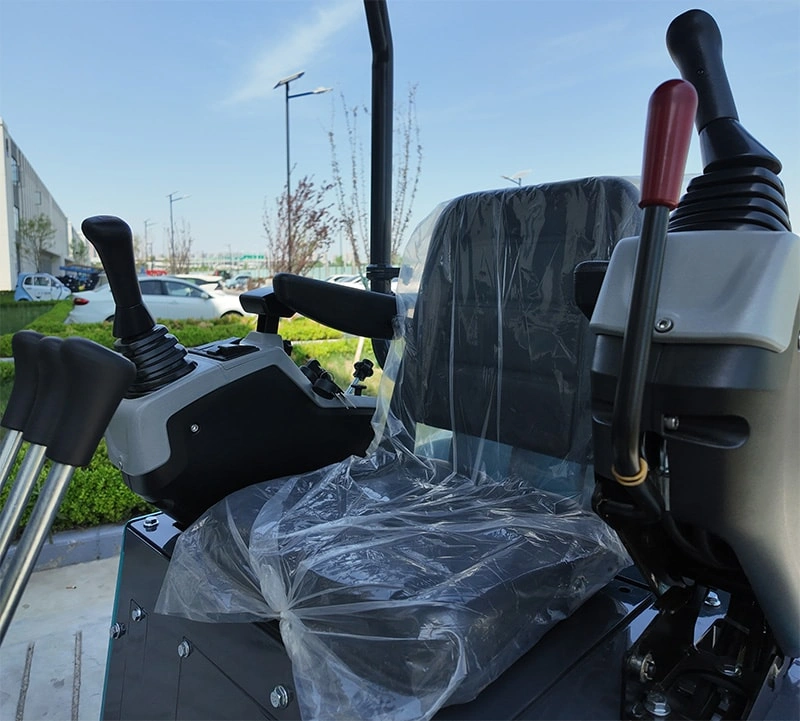

Mini-Bagger der 18er-Serie — Detail des hydraulischen Pilot-Joystickgriffs
Welches Arbeitsprofil benötigt welches Steuerungssystem?
Die Entscheidung zwischen mechanischer und Mini-Bagger-Pilotsteuerung sollte mit dem primären Arbeitsprofil beginnen, nicht mit der Preisliste. Mechanische Steuerung – wie bei den Q-Series-Maschinen – ist richtig für hochvolumige Einzelfunktions-Baggerarbeiten, bei denen die Ausbringungsmenge in Kubikmetern pro Stunde gemessen wird und Präzisionsplanung nicht das Hauptprodukt ist. Versorgungsleitungsgräben in gleichmäßigem Boden, Massenaushub von Kellern, allgemeine Grundstücksräumung – diese Aufgaben profitieren mehr von zuverlässigem Maschinengewicht und Kettenbreite als von Joystick-Verfeinerung.
Die Pilotsteuerung verdient ihren Spezifikationsaufschlag, wenn die Arbeit Planierarbeiten, präzise Anbaugerätebedienung, Manövrieren auf engem Raum oder lange tägliche Betriebsstunden umfasst, bei denen Bedienerermüdung die Ausgabequalität in der zweiten Hälfte der Schicht beeinträchtigt. Landschaftsbauunternehmer, Installateure von Versorgungsleitungen, die auf genaue Rohrsohlenhöhen arbeiten, Betonabbruch-Teams, die gleichzeitig Hydraulikhammer und Greifer verwenden – all diese Arbeitsprofile profitieren von dem leichteren, konsistenteren Steuerungsgefühl, das Pilotsysteme bieten.
Für Käufer, die Maschinen für Vermietungsflotten bewerten: Die Pilotsteuerung bei K-Series-Maschinen kommt mit einem breiteren Spektrum an Bedienern mit weniger Schulungsaufwand zurecht. Ein weniger erfahrener Bediener an einer mechanisch gesteuerten Maschine kämpft gegen den Joystickwiderstand und neigt dazu, bei feinen Zielpositionen zu überschwingen; derselbe Bediener erreicht an einer Pilotmaschine schneller einen akzeptablen Präzisionsstandard. Im Vermietungskontext, wo Sie keine Kontrolle darüber haben, wer die Maschine als nächstes bedient, ist die Pilotsteuerung eine Spezifikation, die über einen breiteren Bereich von Bedienerfähigkeiten hinweg eine konsistentere akzeptable Ausgabe produziert.
Wartungsimplikationen der zwei Steuerungsarchitekturen
Mechanische Steuerungssysteme sind unter Feldbedingungen einfacher zu warten. Ein schwergängiger oder unpräziser mechanischer Joystick hat normalerweise eine von drei Ursachen: abgenutzter Seilzugmantel, verunreinigter Steuerkolben aufgrund unzureichender Hydraulikfiltration oder eine verbogene oder falsch eingestellte Gestängestange. Alle drei sind mit grundlegenden Werkzeugen und einem Hydraulikhandbuch diagnostizierbar und reparierbar. Es gibt keine elektronischen oder hydraulischen Pilotkomponenten zu ersetzen.
Pilotsteuerungssysteme erfordern vor allem saubere Hydraulikflüssigkeit. Das Pilotventil arbeitet bei niedrigem Druck mit sehr engen Toleranzen – kleinere Partikel überleben den Hauptkreislauffilter, können aber einen Pilotventilsteuerkolben blockieren. Der Pilotfilter (ein Feinfilter in der Pilotkreislauf-Versorgungsleitung) muss in seinem vorgeschriebenen Intervall gewechselt werden, das typischerweise kürzer ist als das Intervall des Hauptrücklauffilters. Bediener, die bei einer Pilotsteuerungsmaschine ein nachlassendes Joystick-Ansprechverhalten feststellen – insbesondere einen fortschreitenden Anstieg des Joystickwiderstands oder eine verzögerte Hauptventilreaktion – sollten den Pilotfilter überprüfen, bevor sie etwas anderes untersuchen.
Für Exportmärkte oder abgelegene Einsatzorte mit begrenzter Serviceinfrastruktur ist die geringere Teilekomplexität der mechanischen Steuerung eine legitime Überlegung. Für den professionellen Einsatz durch Auftragnehmer in Märkten mit kompetentem Hydraulikservice ist der Wartungsaufwand der Pilotsteuerung kein Hindernis – es ist ein bekanntes Intervall mit einem bekannten Verschleißteil.
