Warum die Leistung von Minibaggern am Nachmittag nachlässt – Motorwärme und thermisches Management der Hydraulik
Die 8-Uhr-Maschine und die 14-Uhr-Maschine sind nicht dieselbe Maschine.Wenn das Thermomanagement des Kompaktbaggers wie vorgesehen funktioniert, sollten sie identisch sein – gleiches Ansprechverhalten, gleiche Reißkraft, gleiche Fahrgeschwindigkeit. Wenn sie sich unterschiedlich anfühlen, arbeitet ein Teil der Wärmemanagementkette außerhalb seiner Auslegungsparameter. Dies ist eines der am häufigsten falsch diagnostizierten Probleme bei Kompaktbaggern – Bediener führen die Trägheit auf Motorverschleiß oder Verschleiß der Hydraulikpumpe zurück, während die eigentliche Ursache die Ölviskosität ist, die 15 °C über ihrem Arbeitsfenster liegt.
Zu verstehen, warum Maschinen heiß laufen, welche Komponenten am temperaturabhängigsten sind und welche Betriebsgewohnheiten das System innerhalb seines konstruierten Temperaturbereichs halten, ist praxisnahes Wissen, das die Maschinenlebensdauer verlängert und die Ausgabequalität schützt, die Kunden bezahlen. Dies gilt unabhängig vom eingebauten Motor – dem Kubota D722 in der 15er-Serie und 18K, dem Yanmar 3TNV80 in der 22er-Serie oder dem Laidong KM385B in der 17er- und 20er-Serie.

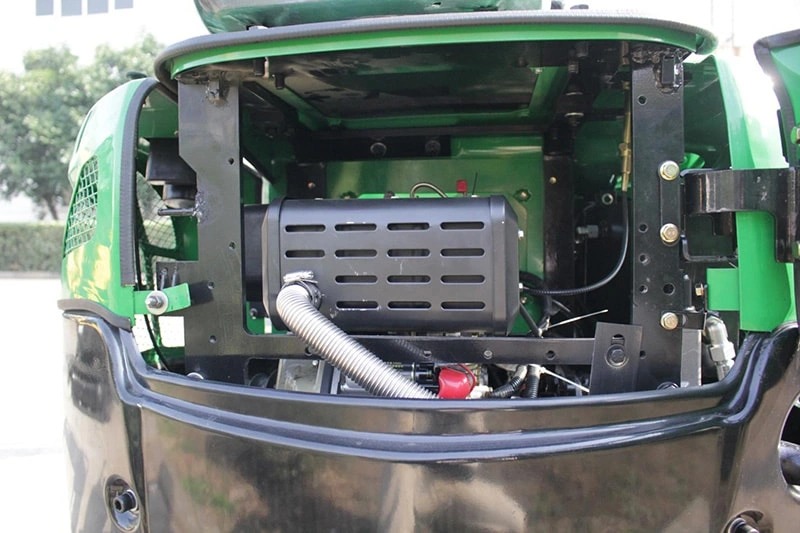

Mini-Bagger der Serie 13 — Klappbare Motorraumhaube für Wartungsarbeiten geöffnet
Die Wärmekette: Wo Temperatur in das System gelangt
Das Thermomanagement eines Kompaktbaggers beginnt mit dem Verständnis, wo Wärme erzeugt wird. Die Hauptquellen sind, in der Reihenfolge ihres Wärmebeitrags: der Motorverbrennungszyklus (umgewandelt in Kühlmittelwärme und Abgaswärme), die Hydraulikpumpe (insbesondere eine Konstantpumpe, die gegen ein teilweise geschlossenes Druckbegrenzungsventil arbeitet), der Steuerblock (wo Druckdifferenzen an den Ventilschiebern Wärme erzeugen) und die Hydraulikzylinder (wo Dichtungsreibung und Fluidturbulenz in aktiven Zyklen kleinere Wärmemengen hinzufügen).
In einem gut abgestimmten System liegt die von jeder dieser Quellen erzeugte Wärme innerhalb der Kapazität des Motorkühlkreislaufs und des Hydraulikölkühlers, um sie abzuführen. Das Problem entsteht, wenn das System unter Bedingungen betrieben wird, die außerhalb der Auslegungsannahmen liegen: hohe Umgebungstemperatur (über 35 °C), längerer Betrieb mit hoher Drehzahl ohne Lastwechsel, unzureichende Wartung des Ölkühlers (verstopfte Lamellen) oder einfach ein für den tatsächlichen Lastzyklus zu klein dimensionierter Ölkühler.
Der Laidong KM385B-Motor in der 17er-Serie mit 18,1 kW (24 PS) und der Yanmar 3TNV80 in der 22er-Serie mit 20 PS sind beide flüssigkeitsgekühlte Motoren mit separaten Hydraulikölkühlkreisläufen. Der wassergekühlte Kreislauf bewältigt die Verbrennungswärmelast; der Hydraulikölkühler bewältigt die Kreislaufwärmelast. Es handelt sich um separate Kreisläufe mit separater Thermostatsteuerung und separaten Wartungsintervallen. Sie als ein System zu behandeln – oder einen zu warten, während der andere vernachlässigt wird – ist eine häufige Quelle thermischer Probleme bei ansonsten gut gewarteten Maschinen.
Hydrauliköltemperatur: Die Zahl, die die meisten Bediener nie prüfen
Hydrauliköl hat einen Nennbetriebstemperaturbereich – typischerweise 40 °C bis 80 °C für Standard-Mineralöl –, in dem seine Viskosität im richtigen Arbeitsbereich für Pumpenspaltmaße und Dichtungsintegrität bleibt. Unter 40 °C gelten Kaltstartbedingungen (siehe Artikel 51 zur Aufwarmanleitung). Über 80 °C sinkt die Viskosität so stark, dass die interne Leckage von Zahnrad- und Kolbenpumpen zunimmt, der effektive Arbeitsdruck fällt und Dichtungsverbindungen beginnen zu erweichen.
In der Praxis haben die meisten Kompaktbagger-Bediener kein Hydrauliköltemperatur-Messgerät auf dem Display – oder wenn doch, schauen sie nicht darauf. Die Symptome des thermischen Durchhangs sind zuerst als träges Ansprechen auf feine Joystick-Bewegungen sichtbar, dann als verringerte Löffelausbruchskraft beim Versuch, gegen hartes Material zu reißen, und dann als leicht sinkende Fahrgeschwindigkeit unter Last. Wenn diese Symptome offensichtlich sind, befindet sich das Öl wahrscheinlich bereits seit 20 bis 30 Minuten außerhalb seines Betriebsbereichs und hat in dieser Zeit den Verschleiß von Pumpeninnenteilen und Dichtungsmaterialien beschleunigt.
Die praktische Prüfung ohne Messgerät: Wenn die Maschine bei einer Aufgabe, die sie vor zwei Stunden noch problemlos bewältigt hat, merklich härter arbeitet und kein mechanischer Fehler offensichtlich ist, sollte die Hydrauliktemperatur als Erstes überprüft werden. Eine Hand nahe (nicht auf) der Rücklaufleitung des Öltanks sollte sich warm anfühlen, aber nicht so heiß, dass eine Berührung für eine Sekunde unangenehm ist. Wenn sie so heiß ist, unterbrechen Sie die hochbelastende Arbeit und lassen Sie den Motor fünf Minuten lang mit niedriger Leerlaufdrehzahl laufen, bevor Sie fortfahren.
Mini-Bagger der Serie 13 — Übersicht des Kühlsystems des Yanmar-Motors
Betriebsgewohnheiten, die das System in seinem Temperaturfenster halten
Die mit Abstand effektivste Gewohnheit ist der Lastwechsel – bewusster Wechsel zwischen hochbelastenden Arbeiten (Abbrucheinsatz, Graben in hartem Ton, längerer Fahrt bergauf) und Arbeiten mit geringerer Belastung (Feinplanieren, Verfüllen von losem Material, Umsetzen) innerhalb des Arbeitszyklus. Dies ist kein Kompromiss bei der Produktivität; es ist die Planung der Arbeiten in einer Reihenfolge, die den Hydraulikkreislauf unter seiner Temperaturobergrenze hält, anstatt die letzten zwei Stunden der Schicht mit hitzebedingt verschlechtertem Ansprechverhalten zu kämpfen.
Der Abbrucheinsatz ist die höchste thermische Belastung im normalen Kompaktbaggerbetrieb. Ein kontinuierlich mit Volldrehzahl laufender Hydraulikhammer erzeugt mehr Wärme im Hydraulikkreislauf als jedes andere Anbaugerät, weil der Druckentlastungszyklus des Hammers (der Punkt, an dem das Werkzeug auf härteres Material trifft, als der Kreislauf durchdrücken kann) Energie direkt als Wärme in das Öl leitet. Die Begrenzung kontinuierlicher Hammerlaufzeiten auf 20 bis 30 Minuten, bevor Sie zu einer Aufgabe mit geringerer Belastung wechseln – selbst für zehn Minuten – verhindert die kumulative thermische Spitze, die zu Leistungseinbußen am Nachmittag führt.
Die Motor-Drehzahlregelung ist der zweite Hebel. Eine häufige Beobachtung bei Mietmaschinen oder von weniger erfahrenen Fahrern bedienten Maschinen ist, dass die Drehzahl auf Maximum eingestellt und den ganzen Tag so belassen wird, unabhängig von der aktuellen Aufgabe. Den Motor bei maximaler Drehzahl während eines Löffelwechsels, Anbauwechseln oder Maschinenumsetzungen zwischen Grabenbereichen laufen zu lassen, erzeugt Wärme von der Hydraulikpumpe (die noch Öl gegen ein geschlossenes System zirkuliert), ohne produktive Arbeit zu leisten. Die Angewohnheit, die Drehzahl zu reduzieren – auf 50–60 % bei unproduktiven Maschinenbewegungen – erweitert das Temperaturfenster über eine ganze Schicht hinweg erheblich.
Wartungschecks spezifisch für die thermische Leistung
Die Lamellen des Hydraulikölkühlers sind die am häufigsten vernachlässigte Komponente im Thermomanagement von Kompaktbaggern. In staubigen oder grasigen Umgebungen verstopfen die Kühlerlamellen innerhalb von 40 bis 80 Betriebsstunden, was die Wärmeabfuhr um 30 % oder mehr verringert. Das Wartungsintervall sollte eine Sichtprüfung alle 20 Stunden unter starken Staubbedingungen sein, mit Reinigung mittels Druckluft von innen nach außen – nicht von außen nach innen, was das verstopfte Material weiter in die Lamellen verdichtet.
Der Zustand des Motorkühlmittels beeinflusst auch indirekt die thermische Leistung der Hydraulik. Wenn der Motor aufgrund von verbrauchtem Kühlmittel oder einem defekten Thermostat heißer als normal läuft, teilt sich der Hydraulikölkühler die Wärmeabfuhr mit einem heißen Motorraum anstatt mit einem kühlen. Das Kühlmittel sollte bei jedem 250-Stunden-Wartungsintervall überprüft und gemäß der Herstellerspezifikation ausgetauscht werden – typischerweise alle zwei Jahre oder 2.000 Stunden, unabhängig vom visuellen Zustand, da die Erschöpfung des Korrosionsinhibitors in der Kühlmittelfarbe nicht sichtbar ist.
Das Hydrauliköl selbst hat ein Wechselintervall – typischerweise 1.000 bis 1.500 Stunden für normales Mineralöl unter normalen Bedingungen – aber in Umgebungen mit hohen Temperaturen oder bei hochintensiven Lastzyklen erfolgen Oxidation und Viskositätsabbau schneller. Wenn das Öl im Schauglas dunkler als neues Öl und leicht trüb anstelle von durchscheinend bernsteinfarben erscheint, hat es wahrscheinlich seine thermische Stabilität überschritten und sollte gewechselt werden, anstatt es bis zum Standardstundenintervall zu betreiben. Mit abgebautem Öl zu fahren, ist der schnellste Weg, Pumpenverschleiß und Dichtungskompressionsverformung zu beschleunigen.
