Sicherheit von Minibaggern - Was der Bediener vor der ersten Ausgrabung wissen muss

Die meisten Unfälle mit Minibaggern haben eines gemeinsam: Sie waren vorhersehbar. Umkippen auf instabilem Untergrund, das Berühren von unterirdischen Leitungen und Kollisionen mit Bauwerken passieren sowohl erfahrenen als auch unerfahrenen Fahrern – nicht, weil diese Fahrer es theoretisch nicht besser wüssten, sondern weil die vor Arbeitsbeginn durchzuführenden Kontrollen und die Gewohnheiten zur Baustellenbeurteilung, die Unfälle verhindern, übersprungen oder verkürzt wurden.

Dieser Leitfaden behandelt die praktische Sicherheit beim Bagereinsatz – die Kontrollen vor Arbeitsbeginn, die Gefahrenstellen auf der Baustelle mit den höchsten Unfallraten, die hilfreichen Maschinensysteme und die Arbeitsgewohnheiten, die erfahrene Fahrer pflegen. Er richtet sich an die Person in der Kabine, nicht an einen Sicherheitsbeauftragten, der ein Richtliniendokument verfasst.

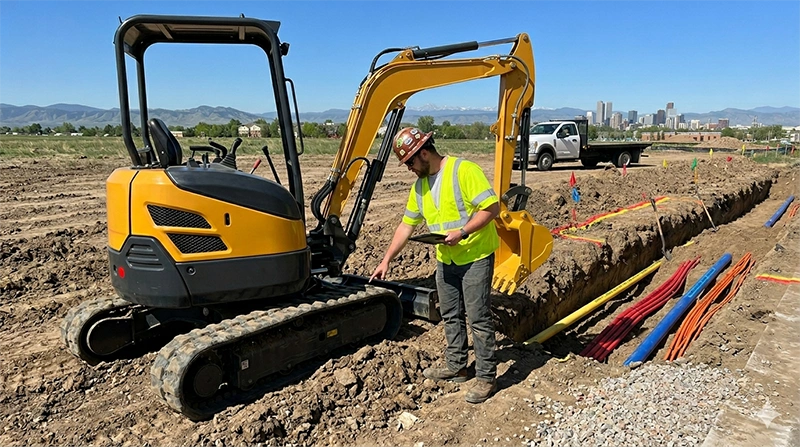

Inspektion vor Arbeitsbeginn – Was zu prüfen ist und warum

Die Inspektion vor Arbeitsbeginn ist keine vorgeschriebene Checkliste – es ist der Moment, in dem der Fahrer erfährt, ob die Maschine an diesem Tag sicher zu bedienen ist. Eine Maschine mit einem Hydraulikleck, abgenutzten Raupenketten oder einem defekten Fahrmotor ist nicht nur ein Wartungsproblem; sie ist ein Unfall, der nur darauf wartet, durch die erste schwierige Situation bei der Arbeit ausgelöst zu werden.

Rundgang zur Inspektion, in der Reihenfolge:

• Hydrauliksystem: Überprüfen Sie vor dem Start den Füllstand des Hydrauliköls. Suchen Sie unter der Maschine nach frischen Pfützen oder feuchten Stellen an den Schlauchanschlüssen. Ein Schlauch, aus dem unter Druck Hydrauliköl austritt, wird während der Arbeit versagen, nicht vorher

• Zustand der Ketten: Überprüfen Sie die Spannung (eine zu lockere Kette springt unter Last ab; eine zu straffe Kette überlastet das Kettenrad). Untersuchen Sie die Gummioberfläche der Ketten auf Schnitte, Delaminierung oder freiliegende Stahlkordeln. Überprüfen Sie die Kettenbolzen auf Lockerheit

• Schaufel und Anbaugerät: Überprüfen Sie die Sicherungsclips der Schaufelbolzen – abgenutzte oder fehlende Clips lassen die Schaufel unter Last absinken. Überprüfen Sie die Zähne auf Verschleiß; eine abgenutzte Zahnspitze erfordert doppelt so viel Kraft zum Eindringen, was den Ausleger überlastet

• Drehkranz und Ausleger: Drehen Sie die Maschine bei niedriger Geschwindigkeit um 360 Grad und achten Sie auf Schleifgeräusche oder unregelmäßigen Widerstand im Drehkreislauf. Untersuchen Sie den Ausleger und den Arm auf Risse an den Schweißstellen; achten Sie besonders auf die Stelle, an der die Halterungen des Auslegerzylinders angeschweißt sind

• Kabinensteuerung: Überprüfen Sie, ob alle Hebel beim Loslassen in die Neutralstellung zurückkehren. Vergewissern Sie sich, dass Hupe und Warngeräte funktionieren. Bei Maschinen mit Sicherheitshebelverriegelung überprüfen Sie, ob diese vollständig einrastet und alle Funktionen blockiert

• Kraftstoff und Kühlmittel: Ein niedriger Kühlmittelstand ist die häufigste Ursache für eine Überhitzung des Motors während eines Arbeitstages; überprüfen Sie dies vor dem Start, nicht erst, wenn die Temperaturwarnung aktiviert wird

Standortbeurteilung vor dem Aufstellen

Das Risiko an jedem Einsatzort wird ermittelt, bevor die Maschine in Bewegung gesetzt wird. Die Standortbeurteilung dauert zehn Minuten und beeinflusst die Entscheidungen des Bedieners für den gesamten Auftrag:

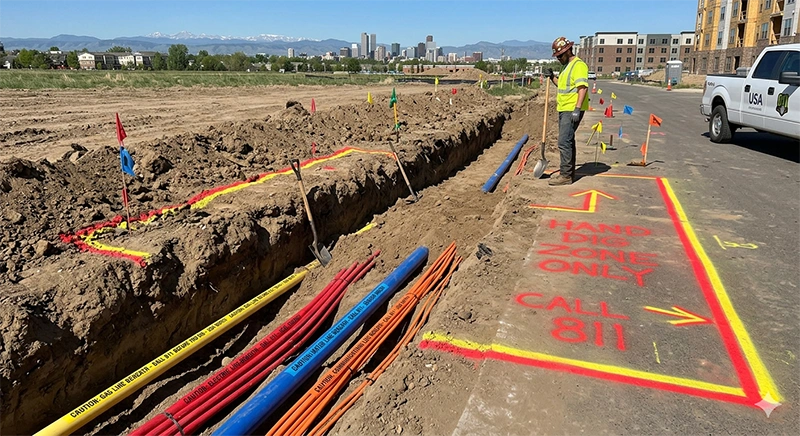

Unterirdische Leitungen: Führen Sie für jede Tiefenausgrabung eine Leitungssuche oder -ortung durch. Die gefährlichsten Leitungen sind Gasleitungen (Zünd- und Explosionsgefahr) und Hochspannungsleitungen (tödliche Stromschlaggefahr). In den meisten Märkten liefert eine „Safe Dig“-Hotline (811 in den USA, „Dial Before You Dig“ in Australien und Großbritannien) innerhalb von 48 Stunden die Lageangaben. Graben Sie im Umkreis von 500 mm um jede markierte Leitung von Hand.

Bodenverhältnisse: Bewerten Sie die Tragfähigkeit, insbesondere am Aushubrand. Boden, der die Maschine im Stillstand trägt, hält sie möglicherweise nicht, wenn eine Kette über eine Lücke hinausragt oder die Maschine mit beladener Schaufel schwenkt. Achten Sie auf Anzeichen früherer Aushubarbeiten, weiche Stellen, vergrabene Aufschüttungen und Hänge, die das Maschinengewicht auf eine kleine Kontaktfläche konzentrieren.

Überkopfgefahren: Identifizieren Sie vor dem Aufstellen Überkopf-Stromleitungen. Der sichere Sicherheitsabstand zu Stromleitungen variiert je nach Spannung – klären Sie dies mit der örtlichen Behörde ab. Der Ausleger eines Minibaggers kann in Überkopf-Gefahrenzonen hineinragen, ohne dass der Bediener dies bemerkt, wenn er sich auf die Grabungsfläche konzentriert.

Angrenzende Bauwerke: Beurteilen Sie, wie nah die Grabung an Gebäudefundamenten, Stützmauern oder Zäunen liegt. Das Entfernen von Erde in der Nähe eines Fundaments verändert den Lastpfad und kann zu Setzungen oder Einstürzen führen. Vergewissern Sie sich vor Beginn der Arbeiten, dass die Grabungsgrenze außerhalb der Einflusszone von Bauwerken liegt.

Kippgefahr – die am meisten unterschätzte Gefahr

Das Umkippen ist der häufigste schwere Unfall beim Einsatz von Kompaktbaggern. Die Maschine kippt um, wenn das Lastmoment (Schaufelgewicht × Radius) das Stabilitätsmoment der Maschine übersteigt. Mehrere Bedingungen bringen den Bediener ohne offensichtliche Warnung an die Kippschwelle:

• Ausgefahrene Reichweite bei schwerer Last: Bei maximaler Reichweite sinkt die Nennhubkraft der Maschine erheblich. Der Betrieb mit 80 % der Nennkapazität bei voller Reichweite mag zunächst kein Problem darstellen, bis eine Schaufel mit gesättigtem Lehm unerwartetes Gewicht hinzufügt

• Schwenken mit beladener Schaufel: Beim Schwenken wirken seitliche Kräfte. An einem Hang ist das Schwenken bergab mit beladener Schaufel die risikoreichste Kombination

• Arbeiten an einem Hang: Die Maschine sollte am Hang auf und ab fahren (parallel zur Falllinie), nicht quer dazu. Das Überqueren eines Hangs mit beladener Schaufel kann die Maschine in weniger als zwei Sekunden zum Kippen bringen

• Bodenabbruch an der Aushubkante: Der Fahrer arbeitet am Rand einer Baugrube; der Boden unter seinen Füßen bricht in den Hohlraum ein. Für dieses Szenario ist die Überrollschutzvorrichtung (ROPS) ausgelegt

Praktische Maßnahmen zur Risikominderung: Kennen Sie die Nennhubkraft der Maschine bei dem vorgesehenen Reichweitenradius. Bringen Sie die Last im Zweifelsfall näher an die Maschine heran, bevor Sie schwenken. Prüfen Sie bei jedem Hang mit einer Neigung von mehr als 15 Grad, ob die Maschine für den Betrieb an diesem Gefälle ausgelegt ist.

ROPS, FOPS und die Sicherheitskabine

Ein ROPS (Rollover Protection Structure) ist das Kabinengerüst, das einen Überlebensraum schaffen soll, falls die Maschine umkippt. Bei einem CE-zertifizierten Minibagger ist das ROPS nach ISO 3471 geprüft und zertifiziert. Die Kabinenkonstruktion darf bei einem Überschlagstest nicht bis auf 300 mm an den Kopf des Bedieners heranfallen.

Ein FOPS (Falling Object Protective Structure) ist der Überkopfschutz, der den Fahrer vor herabfallenden Gegenständen schützt – relevant bei Abbrucharbeiten, unterhalb von Felswänden und bei Arbeiten in der Nähe von Überkopf-Verladevorgängen. FOPS wird je nach Risikostufe nach ISO 3449 Level I oder Level II geprüft.

Beide sind in den meisten Märkten gesetzliche Anforderungen für CE-zertifizierte Maschinen. Achten Sie beim Kauf eines Kompaktbaggers für den Export in einen Markt, der CE-Konformität verlangt, darauf, dass sowohl die ROPS- als auch die FOPS-Zertifizierung in den Maschinenunterlagen enthalten sind.

Die Sicherheitshebelverriegelung (manchmal auch als Sicherheitsstange oder Verriegelungshebel bezeichnet) ist eine von ROPS/FOPS getrennte Vorrichtung – es handelt sich um einen physischen Hebel, der bei Anheben den hydraulischen Vorsteuerdruck zu allen Steuerungen unterbricht und so eine versehentliche Betätigung verhindert. Dieses System stoppt die Bewegung der Maschine, wenn der Fahrer die Kabine verlässt. Überprüfen Sie täglich bei der Vorbetriebsprüfung, ob es ordnungsgemäß funktioniert.

Arbeiten in der Nähe bestehender Bauwerke

Selektive Abbrucharbeiten und Aushubarbeiten in der Nähe von Gebäuden erfordern besondere Sorgfalt. Der Fahrer kann nicht hinter die Maschine sehen, nicht unter die Erde blicken und Bodensetzungen nicht über den Joystick spüren. So verhindern Sie Unfälle in der Nähe von Bauwerken:

• Markierung der Sperrzone: Markieren Sie eine 2 m breite Sperrzone um jedes Bauwerk, das nicht beschädigt werden darf; wenn der Arbeitsbereich der Schaufel die Sperrlinie erreicht, halten Sie an und graben Sie den Rest von Hand

• Bodenüberwachung: Beauftragen Sie eine zweite Person damit, das Bauwerk und die Bodenoberfläche bei allen Aushubarbeiten in der Nähe eines Fundaments zu beobachten; jeder Riss oder jede Bewegung ist ein Stoppzeichen

• Ablaufsteuerung: Entfernen Sie Material in kleinen Schaufelvolumina, nicht in tiefen Schnitten – dies begrenzt die Laständerung auf angrenzende Fundamente und verringert das Risiko eines fortschreitenden Versagens

• Kein Schwenken in Richtung des Bauwerks: Schwenken Sie bei beladener Schaufel vom Bauwerk weg, nicht auf es zu; ein Ausfall der Schwenkbremse bei einer beladenen Schaufel, die in Richtung eines Gebäudes schwingt, verursacht Bauschäden und stellt ein Sicherheitsrisiko für den Bediener dar

Arbeiten in beengten Räumen

Der Einsatz eines Minibaggers innerhalb oder in der Nähe eines Gebäudes – Innenabbruch, Kelleraushub, Arbeiten in Untergeschossbereichen – birgt spezifische Gefahren:

• Motorabgase: Dieselabgase erreichen in beengten Räumen schnell gefährliche Konzentrationen. Sorgen Sie für Belüftung; wenn die natürliche Belüftung nicht ausreicht, verwenden Sie eine Zwangsbelüftung oder wechseln Sie, falls verfügbar, zu einem batteriebetriebenen Modell

• Durchfahrtshöhe: Erfassen Sie die Überkopfkonstruktion vor dem Positionieren; ein ohne ausreichende Durchfahrtshöhe angehobener Ausleger berührt Träger und Bauteile, die vom Fahrersitz aus möglicherweise nicht sichtbar sind

• Ausfahrtsplanung: Vergewissern Sie sich immer, dass die Maschine den Raum verlassen kann, bevor sie hineinfährt. Eine Maschine, die sich in einem engen Raum nicht wenden und den Einfahrweg nicht rückwärts befahren kann, sitzt fest

• Statische Belastung: Ein Minibagger auf einem Hängeboden oder in einem unterirdischen Keller belastet die Konstruktion zusätzlich. Überprüfen Sie die Tragfähigkeit des Bodens vor dem Einsatz; wenn diese unbekannt ist, fahren Sie nicht fort, ohne eine statische Begutachtung durchzuführen

Fazit

CE-zertifizierte Maschinen mit dokumentierter ROPS/FOPS-Konformität, funktionierender Sicherheitshebelverriegelung und gewarteten Hydrauliksystemen bieten dem Bediener die beste Arbeitsplattform. Darüber hinaus sind Technik und die Gewohnheit zur Lagebeurteilung entscheidend, um Unfälle zu vermeiden.
